YVF355M2-8 מנוע בידוד אסינכרוני תלת פאזי Class H 132kw

הקדמה קצרה

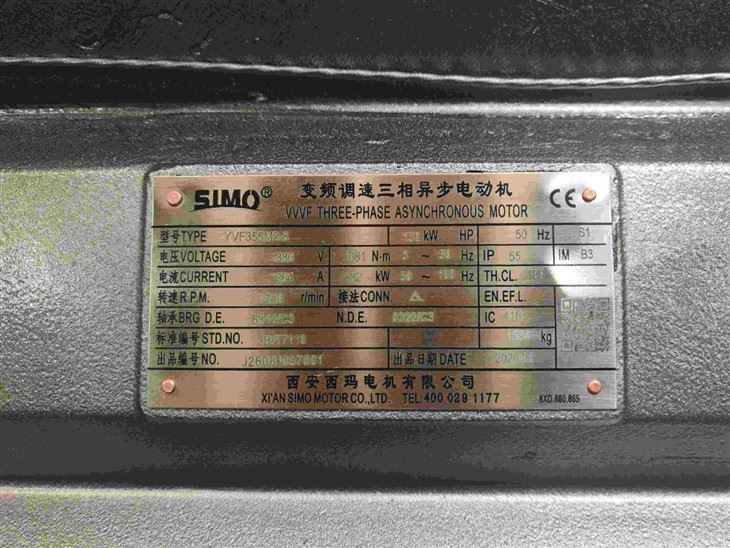

סדרת ה-SIMO YVF היא מנוע אסינכרוני תלת-פאזי-בנוי-משתנה בתדר-מתח (VVVF) תלת-פאזי, שנועד ליישומי הנעה תעשייתית- תובעניים. הדגם המייצג YVF355M2-8 מספק תפוקה מדורגת של 132 קילוואט ב-380 וולט, שואב 264 A ומפיק מומנט של 1681 ננומטר ב-740 סל"ד לדקה. בְּתוֹרמנוע בידוד מסוג h(דרגת טמפרטורה 180 מעלות), הוא עומד במתח התרמי המוגבר שנוצר על ידי זרמים הרמוניים של המהפך, ומבטיח פעולה אמינה לטווח ארוך-בתנאי תדר משתנים-מתמשכים. המנוע, המיוצר על ידי Xi'an Simo Motor Co., Ltd., מאמץ IC416 קירור מאולץ-בלתי תלוי, הגנת IP55 ודירוג S1 עבודה רציפה, מה שהופך אותו למתאים לסביבות סדנאות מאובקות-מועדות להתיזות שבהן נדרש ייצור ללא{11}}הפסקה. הוא תומך בטווח ויסות תדרים רחב של 50–100 הרץ, עם חיבור מתפתל דלתא (Δ) והתקנה IM B3 רגל-לשילוב מכאני גמיש. גם מיסבי-קצה כונן וגם לא-כונן-מצוינים כ-6322/C3, המספקים מרווח רדיאלי נרחב כדי להתאים להתרחבות תרמית ולהפחית רעידות בעומסים רדיאליים כבדים. המנוע שוקל 1534 ק"ג ועומד בתקן התעשייה JB/T 7118, עם אישור CE המאפשר פריסה בפרויקטים הנדסיים בחו"ל.

בבסיס הביצועים שלו הואמנוע בידוד מסוג hעיצוב, המאפשר טמפרטורת סלילה מקסימלית של 180 מעלות - יתרון מכריע כאשר המנוע מופעל על ידי פלט מהפך דופק-ברוחב-מאופנן (PWM). בניגוד למנועים סטנדרטיים מסוג F-, מערכת הבידוד מסוג H-מתנגדת להזדקנות מוקדמת הנגרמת על ידי קפיצי מתח וחימום הרמוני, מאריכה משמעותית את חיי השירות בפיתול ומצמצמת זמן השבתה לא מתוכנן. תצורת הקירור IC416 משתמשת במאוורר קירור- קבוע נפרד, המבטיח פיזור חום עקבי גם במהירויות פעולה נמוכות שבהן מאוורר{10}}מותקן על ציר יאבד מיעילותו. זה פותר את בעיית התחממות יתר הנפוצה איתה מתמודדים מנועים-בתדרים משתנים במהלך פעולת מומנט-נמוכה וממושכת-גבוהה. תצורת ה-8-קוטב (740 סל"ד ב-50 הרץ) מספקת באופן טבעי מומנט התנעה ומומנט ריצה גבוה, אידיאלי להנעת עומסי אינרציה- גבוהים כגון מאווררים גדולים, משאבות צנטריפוגליות, מסועים, מגרסה וציוד עזר מתכתי. על פני טווח המהירות של 50-100 הרץ, המנוע שומר על תפוקת מומנט יציבה וביצועים מכניים מאוזנים, תוך התאמה חלקה של ממירי תדרים של המותג המיינסטרים עבור מערכות בקרת מהירות-סגורות או בלולאה פתוחה.

עבור לקוחות תעשייתיים עולמיים ומשלבי מערכות המחפשים פתרון מהירות משתנה- עמיד ועמיד,-ביעילות גבוהה, סדרת YVFמנוע בידוד מסוג hמספק עלות בעלות כוללת משכנעת. מערכת הבידוד מסוג H- מספקת מרווח תרמי נדיב, מפחיתה את שיעורי הכישלון בפיתול ומצמצמת את עלויות התחזוקה וההחלפה לאורך מחזור חיי הציוד. מסגרת הברזל היצוקה-החזקה, הרוטור המאוזן-הדיוק והמיסבים הכבדים-המרווחים-C3 משתלבים כדי למזער את הרעש והרעידות, בעוד שהמתחם IP55 מגן על רכיבים פנימיים מפני חדירת אבק והתזות מים בהגדרות תעשייתיות קשות. כל יחידה עוברת בדיקות קפדניות במפעל לפני האספקה, וסימון ה-CE מאשר עמידה בהנחיות הבטיחות ותאימות אלקטרומגנטית באירופה. בין אם הוא תומך בפרויקטים חדשים של בנייה, שדרוג מערכות קיימות-מנועי מהירות קבועות, או החלפת מקבילות מיובאות, המנוע האסינכרוני של SIMO YVF VVVF תלת-פאזי מספק כוח הנעה אמין,- יעיל באנרגיה וחזק מבחינה תרמית - בחירה מהימנה למשאבות, מאווררים, כרייה, טיפול במכונות עולמיות בסוכר ועיבוד מים.

פרמטרים טכניים עיקריים

פרטי הפקה

מִסגֶרֶת

• מסגרת יציקת ברזל קומפקטית וחזקה

• מידות התקנה אוניברסליות של IEC זמינות

• תחזית וממדים הניתנים להתאמה אישית

---

גַלגַל מְכַוֵן

• סלילה של 99.9% נחושת טהורה לסטטור כדי להבטיח את הספק המוצא והיעילות

• מערכת בידוד מעולה עם 5 זרימות עיבוד נוספות

• כל הפיתולים מותאמים בעבודת יד כדי להבטיח שכל החריצים מלאים ולמנוע כל פגם בפיתול.

---

רוטור

• רוטור יציקת אלומיניום עם ליבת רוטור מפלדת סיליקון באיכות גבוהה להבטחת יעילות אינדוקציה

• פירים מעובדים היטב ומדויק עם יכולת טובה של חוזק וקשיחות

---

בּוֹחֵן

• כל המנועים חייבים לעבור את בדיקת החתיכה לפני הצביעה והאריזה

• בדיקות סוג יבוצעו באופן קבוע עבור כל סדרה, לעתים קרובות יותר עבור סדרות וגרסאות חדשות שפותחו.

---

חבילה ומשלוח

• כל המנועים ייארזו היטב לפני המשלוח

• כיסוי פלסטיק בפנים, נייר כסף ואקום חיצוני ולאחר מכן קופסת עץ מלא

---



יישומים

מֶלֶט

כִּימִיָה

לִשְׁאוֹב

חיסכון במים

בחר סימו, בחר איכות!
